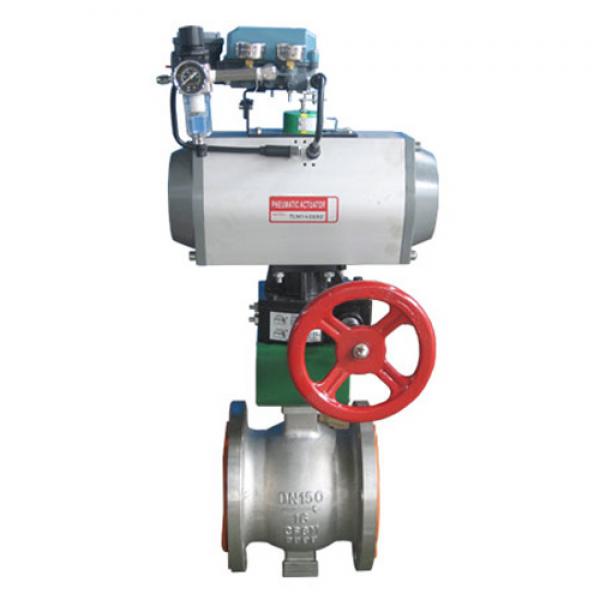

ZSHV型氣動V型調節閥

氣動V型活塞式調節球閥（簡稱調節球閥），是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定位器或氣動閥門定位器組合使用。閥門結構有安裝增強聚四氟乙烯軟密封閥座與1Cr18Ni9或0Cr18Ni12Mo2（Ti）部分堆焊司太萊合金的全金屬硬密封閥座兩種。分別用于常溫（-40~2000C）及高溫（-60~4500C）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因閥芯與閥座關閉時有“剪切”作用，可特別用于介質含有纖維絲狀、顆粒物或粘度極高等工況。因而廣泛應用于造紙、石油、化工、制藥、冶金、輕紡、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量、壓力、液位、溫度調節，以達到自動化控制過程中生產工藝按一定的規范進行。

詳細介紹

主要技術參數

公稱通徑DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數（kv）	25	50	65	80	135	215	308	525	960	1580	2525	3165
公稱壓力PN	Mpa		1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
	Bar		16, 25, 40, 64(63)/20, 50, 110
	Lb		ANSI: Class150、Class300、Class600
流量特性	近似等百分比
閥芯轉角（度）	0o±3o至90o±3o（可調）
操作氣壓力（MPa）	雙作用0.4~0.8 單作用0.4~1.0
適用工作溫度（o C）	軟密封：PTFE（-30~150）、增強PTFE（-40~200）、對位聚苯（-40~300）、硬密封-250~450
允許壓差（MPa）	為介質工作壓力
允許泄漏量等級	軟密封VI級(或無泄漏) 硬密封IV級
動作時間（S）	0.5~7（詳見附表）
執行機構輸出力矩（Nm）	5.9~8000
執行機構操作壓力	0.4—0.7Mpa

>訂貨須知
定貨時請用戶提供以下資料：
1.產品名稱、型號
2.公稱通徑、公稱壓力、介質名稱、介質工作溫度
3.閥門作用方式：氣開或氣閉
4.執行機構類型：雙作用還是單作用(彈簧復位),是國產還是要進口,是否要帶手輪
5.閥體、閥內件材料要求 6.其它配套附件
